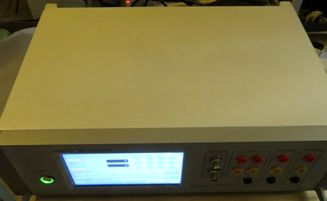

时间检定仪
型号: SYN5301
品牌: 佰骏
特色: 多功能的时间检定自动测试装置
尺寸: 3U,19″标准机箱
电源: AC220v
功耗: 功率小于30W
工作温度: 0℃~+50℃
存储温度: -30℃~+70℃
颜色: 白色
材质: 铝型材
价格:
10.00
产品详情

时间检定仪说明

1、  时间检定仪设计说明

根据JJG237-2010《秒表检定规程》的要求,制作的SYN5301型时间检定仪是一款多功能的时间检定自动测试装置,用于检定电子秒表、指针式电秒表,机械秒表、数字式电秒表、数字式毫秒仪,以及各种计时装置等。

  2、  时间检定仪设计目的

被测仪器通过测量该标准时间间隔信号,得到被检仪器测量标准时间间隔信号的实际测量值,从而得到被检仪器准确测量误差值,达到检定的目的,适用于各种不同类型秒表的量值传递,开展对所有有关时间类仪器进行检定/校准。时间检定仪

3、时间检定仪设计应用

供各级计量部门,工厂,各大院校及各地科研单位对其机械秒表、电子秒表、指针式电秒表、数字电秒表、数字式毫秒表等计时仪器进行标准检定。

作为日差式标准测量仪使用;

作为标准的时间间隔测量发生器使用;秒表检定装置

3、  时间检定仪标准产品技术指标

机械秒表和电子秒表

输入时间范围

300ms~9 999 999 999s

准确度

优于±(1×10-7×T0+3ms)

物理接口

香蕉座

指针式电秒表

输入时间范围

0.02s ~ 9 999 999  999s

准确度

优于±(市电频率准确度×T0+0.6ms)

物理接口

香蕉座

毫秒表和数字式电秒表

输入时间范围

0.01μs ~  9 999 999 999s

准确度

优于±(1×10-7×T0+1μs)

物理接口

BNC

晶振指标

频率

10MHz

日老化率

≤5×10-9/

秒稳定度

≤5×10-11/s

准确度

≤1×10-7

预热时间

12小时

50Hz

路数

1

电平

TTL

物理接口

DB9

10MHz

路数

1

电平

≥7dBm

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

物理接口

DB9

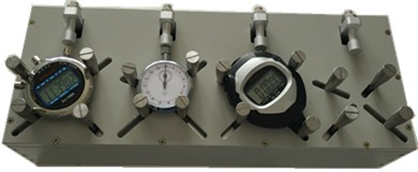

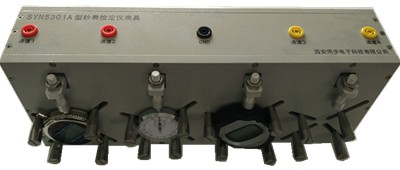

秒表夹具

一次同时测试四块秒表,可适应各种形状的秒表

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

3U,19″标准机箱(上机架)482mm(宽)x300(深)x140mm(高)

选件

根据客户要求定做类似产品。

生产厂家:西安同步电子科技有限公司

4、时间检定仪检定条件

5.1环境条件

环境温度:20±5℃。

相对湿度:80%以下。

秒表在检定前必须放置在检定环境中一小时以上。

5.2 标准设备

检定时可选用以下列举任一一种标准设备(但不禁止使用机械式秒表来检定相同类型的秒表)。

n 秒表检定装置:检定结果的基本误差不超过±10ms。

n 标准精密钟:日差不超过±4s。

n 石英钟:秒针跳动量为1/2s或1s,并能听到秒针跳动的声音;晶体振荡器的准确度优于2×10-5。

ü 受检时间间隔分别为秒刻度盘和分刻度盘的满度值(如对秒表的使用有其他特别要求时,可与检定单位进行协商来解决)。

ü 检定应在规定的发条有效工作时间内进行秒表检定仪

5、  时间检定仪的检定技术要求

n  秒表按准确度等级分为一、二、三级,其走时准确度指标

n     (允许各相对应位置的平均修正值C以及允许的最大偏差Vmax)不能大于所列的数值。

n     秒表一次上满发条后,走时的延续时间应该不小于表规定。

n     秒表必须有制造厂名和编号。
