编码器信号分配器
分享到:

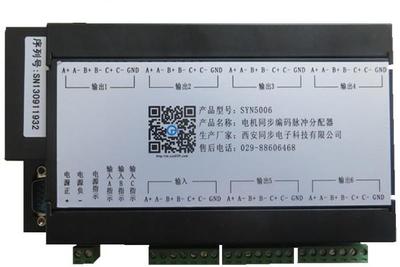

编码器信号分配器
型号: SYN5006
品牌: 佰骏
特色: 编码器分配器输出兼容多种信号
尺寸: 179 x 116 x  48 mm
电源: 5V-30v
功耗: 小于5W
工作温度: -20℃~+55℃
存储温度: -30℃~+70℃
颜色: 黑色
材质: 塑料导轨
价格:
1.00
产品详情

SYN5006-II型  电机同步编码脉冲分配器

   脉冲分配器就是在步进电机的驱动过程中,控制脉冲通过脉冲分配器控制步进电机励磁绕组按照一定顺序接通、断电,使电机绕组的通电按输入脉冲的控制而循环变化。脉冲分配器的作用是产生多路顺序脉冲信号。

产品概述

SYN5006-II型电机同步编码脉冲分配器是一款编码信号脉冲信号转换设备,将编码脉冲信号进行同步转换分配,向用户提供2路可以远距离传输的脉冲信号,可应用于电机同步控制、印刷、印染等编码器信号分多路的场合。

关键词:编码器信号转换器,差分信号转单端信号,脉冲信号放大器

产品功能

1)  1路NPN或者HTL/TTL/422差分编码脉冲输入(如需NPN输入需与厂家提前说明);

2)  可定制输入电压幅度(比如5V TTL脉冲输入转24V或者其他电平转换等);

3)  2路HTL/TTL/422差分编码脉冲信号输出。

产品特点

a)  功耗小,可靠性高;

b)  可长期连续稳定工作;

c)  具有抖动小、隔离度高。

典型应用

1)  电机同步控制

2)  印刷、印染等编码器信号分多路的场合

3)  增量式编码器分配或测量系统。

技术指标

输入信号

编码脉冲信号

路数

1路

最大频率

750 kHz

电平

RS422/TTL/HTL(可选NPN)

物理接口

凤凰端子

输出信号

编码脉冲信号

路数

2路

频率

与输入相同

电平

5V~30V(差分/单端输出)

电流

30mA

时延

<700ns

环境特性

工作温度

-20℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

5V-30v dc,功率小于5W

机箱尺寸

179 x 116 x  48 mm(长x宽x高)

安装尺寸

标准导轨安装175 x 50 mm(长x宽)

选件

根据客户要求定做类似产品
