同步分频钟
分享到:

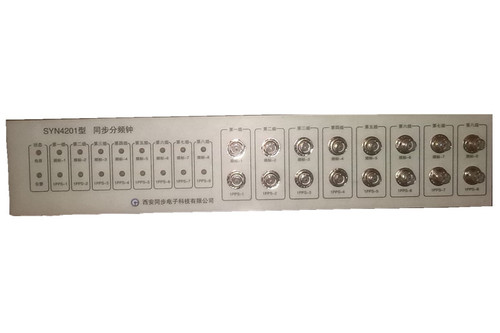

同步分频钟
型号: 4201
品牌: 佰骏
尺寸: 482mm(宽)x300(深)x88mm(高)
电源: 交流 220V±10%
功耗: 功率小于30W
工作温度: 0℃~+50℃
存储温度: -30℃~+70℃
颜色: 白色
材质: 塑版
价格:
0.00
产品详情

  同步分频钟,分频钟是一款高精度分频时钟,对输入的8路10MHz正弦信号分别进行同步分频处理,相应的输出8路1PPS,供用户测试使用。

  根据数字系统的高速同步时钟需求,提出了基于触发同步与高精度延迟补偿技术相结合的原理实现分频时钟与源时钟信号的精密同步的方法.利用可编程逻辑器件,构建移位比较式计数分频器和D触发器实现源时钟的分频和两路时钟的同步:利用集成的可编程延迟线实现皮秒级的延迟补偿,从而完成两路时钟信号的同步校正.

同步分频钟

产品功能

1)  输入8路10MHz正弦信号;

2)  输出8路1PPS脉冲信号。

产品特点

a)  高准确度;

b)  高可靠性;

c)  可长期连续稳定工作。

典型应用

1)  计量部门;

技术指标

输入信号

10MHz

路数

8路

波形

正弦

物理接口

BNC

输出信号

1PPS脉冲信号

路数

8路

电平

TTL,上升沿

物理接口

BNC

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

2U,19″标准机箱(上机架)482mm(宽)x300(深)x88mm(高)

选件

根据客户要求定做类似产品。

  同步分频钟,分频钟的特点是,已分频的稳定度 (相对值) 完全与被分频的稳定度相同。分频在脉冲技术、锁相技术、频率合成技术和自动频率微调中都有广泛的应用。
