GPS北斗双模授时板
产品详情
GPS北斗双模授时板
分享到:
GPS北斗双模授时板
型号: 2306A
品牌: 佰骏
尺寸: 140x100mm
电源: 5V
功耗: 小于2W
工作温度: -30℃~+70℃
存储温度: -30℃~+70℃
颜色: 绿基板
材质: 塑版
价格:
0.00
产品详情

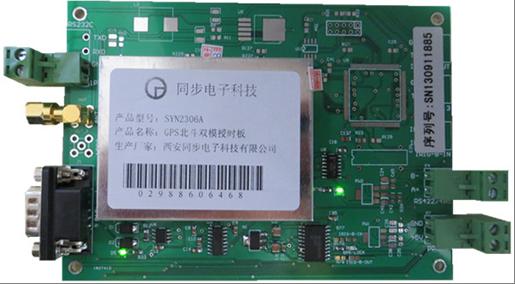

GPS北斗双模授时板,北斗卫星授时是一款双模授时板卡,接收北斗或者GPS北斗混合授时卫星信号,使用北斗定时信号对本机进行时间同步,产生串口时间信息信号和1PPS(秒信号)同步脉冲信号,是建立时间尺度、实现时间统一同步的实用授时板卡。

本产品是利用GPS、BD两个卫星导航系统进行组合定位、授时的OEM模块,是针对车辆监控、气象探测和电信/电力授时等应用推出的北斗二代/GPS双系统模块。本模块可实现GPS、BD单独无源授时、定位功能,选择指定北斗、指定GPS、自由组合三种方式,是目前市场上尺寸最小的北斗二代/GPS授时模块,集成度高、功耗低,非常适合北斗系统大规模应用的需求。

GPS北斗双模授时板功能单芯片支持BD2/GPS功能,无需外接CPU即可直接输出NMEA数据;  支持单系统独立定位和多系统联合定位;使用GPS/BD二合一单路输出天线。

GPS北斗双模授时板

典型应用

1)   海洋渔业、气象探测、单兵手持终端;

2)   车辆、轮船和飞机等移动设备的定位和导航;

3)   国家电力、通信、广播电视、宽域或局域网络等的时间同步应用场合。

GPS北斗双模授时板特点:   易于集成;高可靠性;   具有出色的导航 、定位 、授时功能

技术指标

输入信号

多模接收机

卫星

GPS、北斗

定时精度

≤30ns

跟踪灵敏度

-160dBm

工作方式

GPS单独定位及授时

BD单独定位及授时

GPS+BD组合定位及授时

双模天线

数量

1套

形状

蘑菇头

线长

30米

物理接口

SMA

支架

蘑菇头安装支架

输出信号

1PPS脉冲信号

路数

1路

电平

TTL

同步误差

≤30ns

物理接口

凤凰端子

RS232C串口

路数

1路

电平

RS232C

串口格式

NEMA0183标准语句(可定制)

物理接口

DB9

环境特性

工作温度

-30℃~+70℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

供电+5v,±5%,功率小于2W

机箱尺寸

140x100mm(安装尺寸130x90mm)

选件

避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

GPS北斗双模授时板,北斗卫星授时具有高精度、低成本、覆盖范围广的特点,已广泛应用于通信、电力、交通、宇航、广播电视、计算机网络及军事应用等领域。时间频率应用和定位应用、导航应用共同构成卫星导航系统的三大应用方向,具有广阔的市场前景。
