北斗双模对时服务器的介绍
型号: 2136
品牌: 佰骏电子
特色: 网络校时 1pps+tod
尺寸: 482mm(宽)x300(深)x44mm(高)
电源: 交流 220V±10%
功耗: 功率小于30W
工作温度: -30℃~+70℃
存储温度: -30℃~+70℃
颜色: 银白色或者黑色
材质: 铝型材
价格:
0.00
产品详情

北斗双模对时服务器的介绍

前言

北斗双模对时服务器是一种电脑网络仪器,它从参考时钟获取实际时间,再利用电脑网络把时间资讯传递给用户。虽然还有一些比较少用或过时的协定仍然在使用,但现时最重要及广泛使用,作为时间资讯传送和同步化的协定是网络时间协定(NTP)。时间服务器所参考的时间资讯可以是从另一时间服务器、连线的原子钟或无线电时钟所提供。

目前,电信级网络对时间同步要求十分严格,对于一个全国范围的IP网络来说,骨干网络时延一般要求控制在50ms之内,现行的互联网网络时间协议NTP(Network TimeProtocol),简单网络时间协议SNTP(Simple Network Time Protocol)等不能达到所要求的同步精度或收敛速度。基于以太网时分复用通道仿真技术(TDM over Ethernet)作为一种过渡技术,具有一定的以太网时钟同步概念,可以部分解决现有的终端设备用于以太网无缝连接问题。

一种小型的、可独立工作的基于NTP/SNTP协议的时间服务器,可以从GPS地球卫星上获取标准时钟信号信息,将这些信息在网络中传输。

北斗双模对时服务器针对自动化系统中的计算机、控制装置等进行校时的高科技产品,北斗双模对时服务器它从卫星上获取标准的时间信号,将这些信息通过各种接口类型来传输给自动化系统中需要时间信息的设备(计算机、保护装置、故障录波器、事件顺序记录装置、安全自动装置、远动RTU),这样就可以达到整个系统的时间同步。

协议

  NTP协议全称网络时间协议(Network Time Protocol)。它的目的是在国际互联网上传递统一、标准的时间。具体的实现方案是在网络上指定若干时钟源网站,为用户提供授时服务,并且这些网站间应该能够相互比对,提高准确度。

  NTP历史NTP最早是由美国Delaware大学的Mills教授设计实现的,从1982件最初提出已发展了将近20年,2001年最新的NTPv4精确度已经达到了200毫秒。对于实际应用,又有确保秒级精度的SNTP(简单的网络时间协议)。本项目使用网上时间传递格式NTPv3公布于1992年,当前几乎所有的授时网站都是基于NTPv3的。(后文将详细介绍NTPv3的基本原理、体系结构以及工作模式。)

推荐公司

西安佰骏电子科技有限公司是一家集研发、生产、销售、服务为一体的综合性高科技公司,成立于2012年,坐落于古都西安的高新技术产业开发区,一直专注于时间频率产品的研发、生产和销售,为顾客提供端到端一站式专业化时频同步系统解决方案。

西安佰骏电子科技有限公司生产的北斗双模对时服务器是一款基于NTP/SNTP协议的时间服务器,接收北斗卫星信号,从北斗地球同步卫星上获取标准时钟信号信息,将这些信息通过TCP/IP网络传输,为网络设备(用户)提供精确、标准、安全、可靠和多功能的时间服务,同时产生1PPS(秒信号)同步脉冲信号及串口时间信息,前面板显示年月日时分秒等信息,是一款实现时间同步的实用时钟设备。

本公司产品的优势

许多 Internet 服务依赖、或极大地受益于本地计算机时钟的准确性。 例如, web 服务器可能会接收到一个请求, 要求如果文件在某一时刻之后修改过才发送它。在局域网环境中,共享文件的计算机之间的时钟是否同步至关重要, 因为这样才能使时间戳保持一致。

个人电脑的时钟准确度很低,只有10-4、10-5,一天下来有可能差十几秒。解决这个问题就需要北斗双模对时服务器系统。

美国国家标准技术研究院(NIST)从90年代初开始,进行Internet网上时间发播服务,至今已经设置了7,8个时间服务专用网站,德国PTB也已开通专用授时网站,在网上发播标准时间。世界上的授时网站已有100多个。

以前由于国内没有可用的时间服务器地址,我们只能依靠windows系统默认的windows或NIST等境外的时间服务器同步时间,但存在着访问堵塞、时间延迟大(同步精度低)等因素的影响。

北斗双模对时服务器的功能特点

1)采用标准1U.19’式机箱(可上机架),金属铝合金材质四路NTP网络端口易于配置、应用,便于系统升级可同步数万台客户端、服务器、工作站等设备时钟直观的Web界面及NTPM管理软件

2)机箱经防磁处理,抗干扰能力强;

3)授时精度高;

4)系统设备工作时间:24小时连续不间断工作;

5)性价比高,应用广泛;

6)客户终端同步精度:1-10ms(典型值,与网络传输性能有关);

7)以北斗二代定时信号建立时间参考(可选GPS北斗双模),支持单/双星授时模式,适用于收星效果不佳的情况,有屋顶和贴窗天线可供选择;

8)具有可扩展多个独立的物理隔离10/100M网口(每个端口具有独立的MAC地址),每个网口可以灵活的配置使用,可以用在不同的子网和物理隔离网络里;

9)提供一路NTP网络授时接口;

10)支持标准的NTP、SNTP等网络对时协议;支持多种流行的时间发布协议;

11)串口授时,每秒发送一次时、分、秒、年、月、日时间信息;

12)具有多种串行信息输出与交互方式,以满足不同用户的需求;

13)作一级时间服务器,可同时为上万台客户端、服务器、工作站提供时间服务;

14)完全保证数据安全性,可全设置同一个网段或者不同网段;

15)输出定时同步信号(1PPS),TTL接口输出;

16)前面板显示年月日时分秒、卫星颗数及工作状态,直观反映装置的同步状况;

17)专用嵌入式系统,无硬盘和风扇设计,防震设计,系统稳定可靠;

18)GPS北斗接收天线重点考虑了防雷设计、稳定性设计、抗干扰设计,信号接收可靠性高,不受地域条件和环境的限制;

19)装置采用全模块化即插即用结构设计,支持板卡热插拔,配置灵活,维护方便,同时为将来电厂/变电站改造扩建时增加或更改对时信号接口提供了方便;

20)整体功耗小,运行可靠稳定;

21)北斗双模对时服务器采用SMT表面贴装技术生产,大规模集成电路设计,以高速芯片进行控制,具有精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单等特点,全自动智能化运行,免操作维护。

22)适合无人值守且广泛应用于计算机网络、计算机应用系统、流程控制管理系统;电力厂(站)和电网中心调度的时间统一系统及各种时间显示屏;电子商务系统、B2B网上系统以及数据库的保存及维护等系统;

北斗双模对时服务器的日期、时间信息及显示

前面板液晶显示器向用户提供日期、时间信息显示。日期、时间信息包含年、月、日、时、分、秒。前面板液晶屏显示的时间为北京时间。

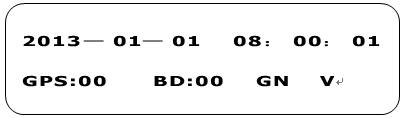

本机上电开机(冷启动)时,显示如下:

随后,“1PPS”指示灯每秒闪亮一次。

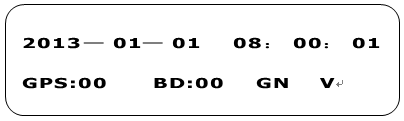

约3秒时间后,便从08时00分01秒开始计时(走钟)。且给出如下显示:

当接收到卫星信号,且时间有效后,液晶显示器显示如下(举例图):

若显示为:液晶显示器上面一行显示日期,即年、月、日、时、分、秒。上面显示即为北京时间如 2013 年 01 月 01日 8 时 00 分 01 秒;GPS收星颗数为10颗,北斗收星颗数为5颗,时间状态为有效。

则表明此时未接收到卫星信号,或天线已断开。

由于本机在第一次接收到正确的基准时间后,本机会自动保持原有的时间继续走时,因此液晶显示界面还是“A”,表示目前本机输出的时间依然有效,还是可以使用的。“GN“表示系统目前的模式为GPS北斗混合授时模式。

通电前准备及安装

a)  将仪器从包装箱中取出,平放于操作台或机柜。

b)  将本机的接地柱与电源系统大地紧密连接。

c)  将电源线与本机电源输入紧密连接,打开本机的电源开关,用万用表测量电源插头火线与零线之间的静态电阻,不短路和断路即为正常。再用万用表测量电源插头的火线与地线之间、零线与地线之间的静态电阻,断路状态即为正常。关闭本机的电源开关。

连接GPS北斗天线:将天线架设于楼顶等开阔地带。

将天线蘑菇头安装在天线支架上并装固于房屋顶端或平台上,要保证天线蘑菇头有尽可能大的视场(360度天空),不得有障碍物遮挡,详见附件。

如果配有避雷器,将避雷器连接在机器和天线中间。

GPS/北斗双模天线的安装与架设简介

当天线馈线垂直向下而具有一定重力时,请注意避免天线顶部直接受力过大而损坏天线。本机天线为“蘑菇”型天线,为保证天线安装牢固和可靠,在天线安装时,可选择一根铸铁水管(长度可考虑1~1.5米),将天线置于铸铁管的一端,铸铁管的另一端电焊在加重的金属底座上,然后安置于房顶即可。

天线安装时的示意图如下:

本公司的售后及保修

1)本公司配有专职技术工程师,这些工程师均接受过设备厂家的正规技术培训,获得厂商的认可,并具有丰富的工程经验。

2)本公司备有充足的备件,可以为用户提供48小时优质、快速、迅速、及时的售后服务和技术支持,决不会由于备品备件不足而使用户损失。

3)我们将对售出的产品进行技术维护并提供12个月-36个月的免费保修,及永久维修的售后服务。在一年保修期内除人为损坏外,我们提供免费保修,在保修期满后,我们将按标准收取合理的维修费用及更换零件费用。

4)在保修期内负责免费更换或维修;保修期外,也会按照合同规定的价格及服务给予用户最完善的服务。

5)在保修期内,当用户的设备出现故障时,本公司负责免费提供备品备件以保证设备的正常进行,备品备件在设备修复并正常使用后收回;保修期外,将根据实际的情况提供备品备件的支持。

6)本公司设有24小时免费服务电话(400-609-1829),以便用户在使用中设备出现故障时能够得到本公司的及时响应。

7)本公司保证用户的利益,提供用户长久的技术支持。

8)本公司将建立完善的用户档案,通过先进的计算机网络管理,随时查询。

9)我们将在用户提出的问题后的二小时内以电话的方式解答、解决所提出的问题或给出问题的解决方案给客户。
