时间同步测试仪的简介及使用

前言

时间同步测试仪是针对电力系统及计量院/所需求的时间同步检定装置。时间同步测试仪基于对卫星（北斗、GPS）对时、地面（PTP/NTP/SNTP）网络对时时间精度和稳定度的检定方法的研究，提出高稳定度的频率源（原子钟、恒温晶振）的驯服算法、不同形式信号传递延时的补偿方法，实现高精度对时及时间信号检测与输出。

时间同步测试仪可用于现场测试，可存储测试数据，对满负荷测试，能将数据保存在U盘里，对数据进行定期保存。

时间同步测试仪在进入同步状态后，能获得**的时间精度，可以作为高精度的时间基准。

   时间同步测试仪采用标准4U机箱，配备电池，保证在断电时仍然可以维持高精度守时；大屏幕触摸液晶屏便于用户操作；提供多种信号接口，提供多种时间信号输入及输出，包括正弦 /脉冲、时差测量、时间记录、周波测量、温湿度测量、串口测量指标、IRIG-B、NTP/SNTP测试、PTP测试、10MHz输出、1PPS脉冲信号、IRIG-B码输出、串口输出等等。

产品简介

1)  在结构设计上，将时间标准源、时差测量和测试结果显示三块功能实现一体化, 从而可以在一台便携式智能仪表中方便而准确地完成测试项目；

2)  测试功能齐全：时间准确度、频率准确度、报文准确度,周波测量，温湿度测量，时间记录；

3)  采用GPS/北斗二代卫星定时信号控制内置振荡器提供高精度时间频率标准，测量精度100 ns；

4)  能直接测量，在前面板上直接显示被测时钟和标准时间的时差，测量方式直观方便；

5)  可便携移动，既可用于现场，又可用于检测机构；

6)  可以输出时间信号与更高级的标准时间源进行比对，以标定本测试仪的精度等级。也可用于给现场有需求的设备提供高精度的时间信号；

7)  测量结果数据自动导出到计算机中；

8)  具有7AH电池供电。

设备的整体实物图：

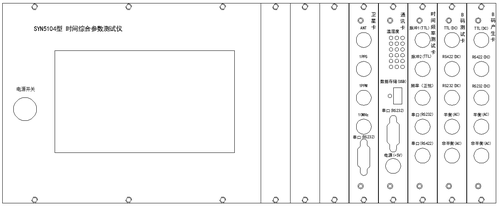

前面板介绍

系统前面板包括7寸触摸液晶屏、电源开关、卫星卡，通讯卡，时间频率测试卡，B码测试卡，B码产生卡等。

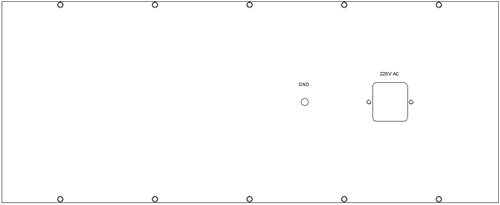

后面板介绍

系统的后面板接口从左至右依次为：

    “GND”：接地柱，使设备与大地相连；

“220VAC”：交流220V电源输入口。

通电前准备

a)    根据装箱单检查仪器及附件是否齐备完好，如果发现包装箱严重破损，可与厂家联系，直至仪器通过性能测试。

b)    将仪器从包装箱中取出，平放于操作台或机柜。

c)    将本机的接地柱与电源系统大地紧密连接。

d)    将电源线与本机电源输入紧密连接，打开本机的电源开关，用万用表测量电源插头火线与零线之间的静态电阻，不短路和断路即为正常。再用万用表测量电源插头的火线与地线之间、零线与地线之间的静态电阻，断路状态即为正常。

使用连接图如下：

本设备使用GPS/北斗双模卫星信号接收天线为一体式接收天线，即使用一个天线接收器（头），使用时该天线需架设于室外本产品随机配置长度为30米的天线馈线，天线接收器为有源，因此，在连接或去掉天线时，在断电情况下操作。

通电工作

a)    将电源插头插入交流220V 带有接地线的电源插座中，使电源线紧密连在电源插座上；

b)    打开电源开关，观察前面板触摸屏显示是否正常。如果机器工作正常，仪器进行初始化，先显示公司标志3s左右，然后进入当前状态界面（默认界面）；

c)    本机在开机收到足够多的卫星后，系统进入锁定状态后，才可以进行正常的测试（锁定时间越长，信号越稳定精确），如果收星质量不好有可能导致时刻测量的精度在us量级，其他指标不受影响，因此一定要保证收星颗数足够多，**在10颗左右。

d)    本机经过使用之后，有可能会存在一定的固有误差，这个误差可以通过校准以后，减去即可，不影响正常使用。

友情提示：

1、    根据装箱单检查设备及附件是否齐备完好，如果发现包装箱严重破损，可与厂家联系，直至仪器通过性能测试。

2、    将设备从包装箱中取出，平放于操作台或机柜。将天线插入设备的天线输入端，并保证天线可收到星。

3、    连接好天线，开机，在3-5分钟内可收到星，显示屏里字母由V变A，可显示收星颗数。在收星2颗星以上时间有效，在收到星后将待测设备正确接入设备的测量区域，根据说明书进行测量。

4、天线的架设所注意事项如下：

所有的天线都是标配，不得随意截断或随意叠加链接，否则无法收到星。客户购买仪器设备前需要正确丈量需要的天线长度，然后告诉我司实际要的长度，我们会提供合适的天线长度，放大器以供所需。

结束语

时间同步系统是一种能接收外部时间基准信号，并按照要求的时间精度向外输出时间同步信号和时间信息的系统。

时间同步广泛应用于各类信息系统，尤其是对时间敏感的复杂信息系统中。以电力系统智能变电站为例，各类装置需要时间同步，以保证各类装置动作顺序正确且适应电信号以光速运行的环境条件，如果时间不同步，严重情况下有可能将造成系统瘫痪。

全球卫星同步时钟产品介绍 电力系统同步时钟利用GPS(全球定位系统)卫星发送的秒同步信号，向电力系统各种自动化装置提供精确的同步时钟信号，为电力自动化设备如远动及微机监控系统、微机继电保护及安全自动设备、微机故障录波及事件记录等智能设备提供精确的时间。用于发电厂电量调度、电网工频监视、对发电机进行非线性励磁控制等。用于实时同步相量测量，实时同步电能量数据采集等，同步采样误差小，准确性高。用于网络同步、数据同步、天文测量和大地测量等需对时、记时、守时领域。所以说需要一套时间同步测试仪来测时间同步是尤为重要的。
