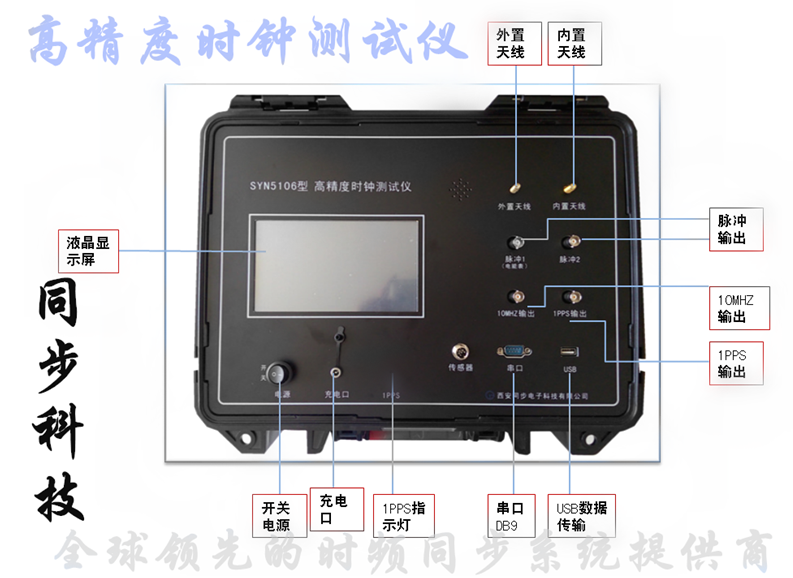

SYN5106型高精度时钟测试仪
产品概述
SYN5106型高精度测试仪是依据《JJG 596-2012电子式交流电能表检定规程》和《JJG 1148-2018电动汽车交流充电桩检定规程》设计、研发生产的一款便携式时间频率综合测试设备。内装OCXO恒温晶体振荡器和gps北斗双模内置天线，接收GPS（全球定位系统）以及北斗二代卫星定时信号，产生准确的时间信号。以此为参照，实时精确测量多种输入时间频率信号的精度，为时间同步装置及时统设备的现场检测、校验、验收提供了有效而便捷的解决方案。
产品功能
1) 在结构设计上，将时间标准源和测试结果显示功能实现一体化, 从而可以在一台便携式智能仪表中方便而准确地完成测试项目；
2) 可便携移动，既可用于现场，又可用于检测机构；
3) 可以输出时间信号与更高级的标准时间源进行比对，以标定本测试仪的精度等级。也可用于给现场有需求的设备提供高精度的时间信号；
4) 测量结果数据自动导出到计算机中；
5) 具有6AH电池供电（选件）。

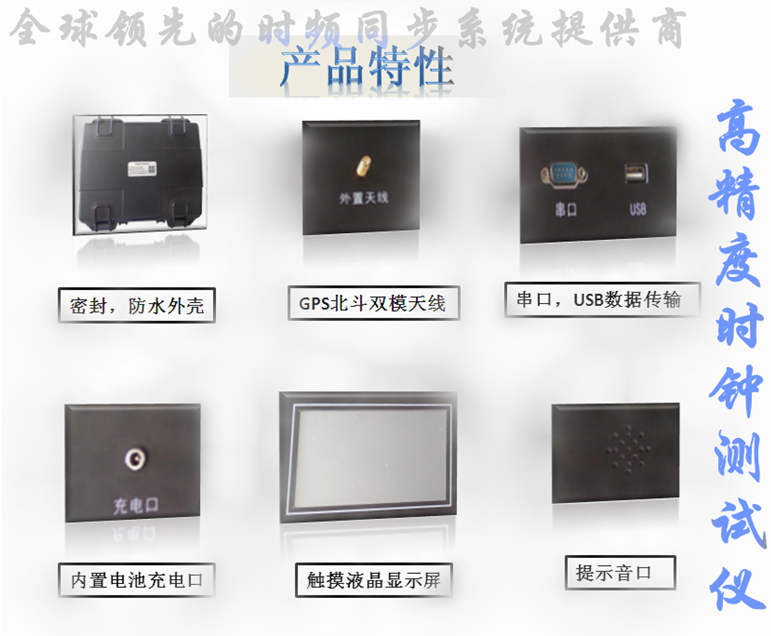

产品特点
a) 精度高、高性价比；
b) 功能齐全、性能可靠；
c) 频率比对数值自动计算；
d) 高精度、高可靠性、方便性和直观性。
典型应用
1) 电力系统，计量校准部门及科研院所等；
2) 可用于实验室对时间频率产品进行检测和标定；
3) 可用于时间频率产品厂家对产品的检验和测试。
技术指标
输入信号 | GPS/北斗二代双模接收机 | 频点 | L1、B1 |
定时精度 | ≤30ns |
跟踪灵敏度 | -160dBm |
频率测量 | 路数 | 1路 |
频率范围 | 0.1Hz～10MHz（脉冲） |
测量精度 | ≤2E-8/1s(等精度测量，与晶振准确度有关) |
时差测量 | 路数 | 2路 |
触发沿： | 上升沿/下降沿 |
测量内容： | 单通道测量/双通道测量/1PPS测量 |
测量精度 | 双通道：±(F0×T0＋20ns) 单通道：±(F0×T0＋50ns) |
测量范围 | 双通道：：10ns～99 999s 单通道：：50ns～99 999s |
分辨率 | 10ns |
计时误差测量（电能表） | 路数 | 1路 |
电平 | 电能表光耦输出电平 |
频率 | 1Hz |
测量内容 | 准确度、PPM(百万分之一准确度)、s/d（日差）、s/m（月差）、s/y（年差） |
测量闸门 | 1s、10s、20s、60s、100s、1000s |
测量精度 | ≤2E-8/1s（等精度测量，与晶振准确度有关） |
分辨率 | 10ns |
非接触测量 （选件） | 路数 | 1路 |
频率 | 32.768khz |
测量内容 | 准确度、PPM(百万分之一准确度)、s/d（日差）、s/m（月差）、s/y（年差） |
测量闸门 | 1s、10s、20s、60s |
测量精度 | ≤0.2ppm |
输出信号 | 1PPS输出 | 路数 | 1路 |
电平 | TTL |
定时精度 | ≤100ns |
10MHz输出 | 路数 | 1路 |
开机特性 | ≤1E-8 |
日频率波动 | ≤5E-9 |
老化率 | ≤5E-10/日，≤5E-8/年 |
秒稳定度 | ≤3E-11/s |
频率复现性 | ≤1E-8 |
频率准确度 | ≤3E-8（出厂设置频率偏差） |
预热时间 | 30分钟 |
串口输出 | 路数 | 1路DB9 |
内容 | 输出测试内容 |
USB存储（预留） | 插上u盘自动存储 |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） |
存储温度 | -30℃～＋70℃ |
供电电源 | 交流220V，功率小于10W，电池：6AH（选件） |

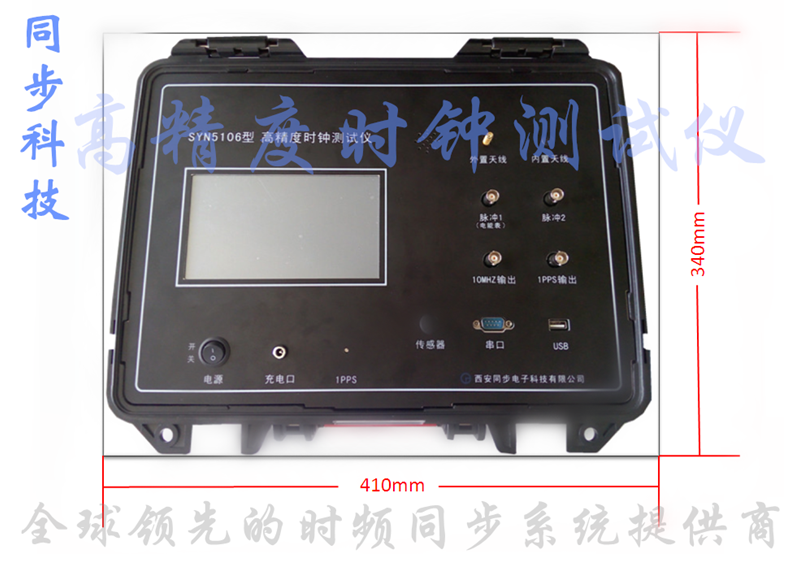

机箱尺寸 | 便携式手提机箱410mm*340mm*130mm |
选件 | 铷原子振荡器，根据客户要求定做类似产品。 |
