gps同步时钟卡在西南交通大学投入使用

2016年11月，我公司自主研发生产的gps同步时钟卡在西南交通大学投入使用，并获得相当不错的评价。

1、 gps同步时钟卡的特点如下：

1、gps校时卡，精度高,同步快。
　　2、高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有优异的电气隔离和电磁屏蔽表现，整机无可调节器件，**提高了装置抗干扰性能与可靠性保障。
　　3、gps校时卡提供一路TTL脉冲信号供时钟的准确度指标测试。

4、gps校时卡提供串口输出，供电力、电信、金融、广电、交通、安防行业校时服务。
　　5、持单星授时模式，适用于收星效果不佳的情况，有蘑菇头天线及吸盘式天线可供选择。
　　6、gps校时卡采用全模块化即插即用结构设计，支持板卡热插拔，配置灵活，维护方便。

7、采用SMT表面贴装技术生产，以高速芯片进行控制，无硬盘和风扇设计，精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、全自动智能化运行，免操作维护，适合无人值守。

8、质量保证期自设备交货验收之日起。在产品质量保证期内出现因产品自身质量造成的故障情况，采取整机返修、寄送配件、提供备用产品等方式，提供全面免费保修服务。

2、 产品简介

  SYN4601型 GPS-PCI授时卡接收GPS卫星信号，从GPS地球同步卫星上获取标准时钟信号信息，通过串口对计算机进行自动校时，同时产生1PPS（秒信号）同步脉冲信号，是一款实现时间同步的实用时钟设备。

产品功能

a)  接收GPS信号，输出精确的北京时间时、分、秒及年、月、日等；

b)  输出秒脉冲(PPS)时标同步脉冲信号。

c)  对计算机进行自动校时。

典型应用

1)  计算机网络、计算机应用系统、流程控制管理系统；

2)  广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域。；

电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。

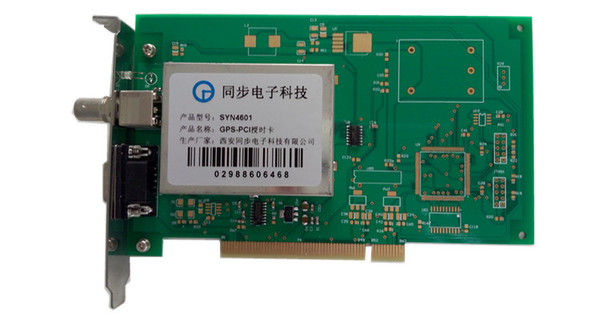

gps同步时钟授时卡的接口介绍

通电前准备

a)      根据装箱单检查板卡及附件是否齐备完好，如果发现包装箱严重破损，可与厂家联系，直至仪器通过性能测试。

b)     将板卡从包装箱中取出，平放于操作台或机柜。

c)      将板卡插入PCI卡槽，并保证板卡固定可靠。

d)     连接好GPS天线，并使用串口线将计算机和板卡相连，打开随机附带的串口校时软件，选对串口端口号，打开软件即可对时（时间信息有效，串口才有输出）。

串口校时软件请咨询西安佰骏电子科技有限公司销售人员

通电工作

a)      打开电脑，板卡即通电工作；

b)     如果板卡工作正常，1PPS秒脉冲指示灯一秒闪烁一次。

当接收到的卫星信号有效时，串口开始输出时间信息，本机在开机收到卫星后大概15分钟左右，时间输出正常。

该PCI板卡有标准RS232、RS422/485、脉冲等接口形式，可以适应各种不同设备的对时需要，广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。

整套装置包括：PCI授时板卡，串口线，授时天线，天线支架

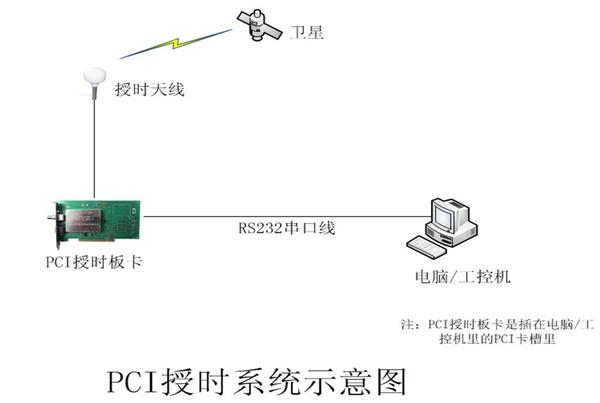

系统图如下：

友情提示：

1、 将天线蘑菇头安装在天线支架上并装固于房屋顶端或平台上，要保证天线蘑菇头有尽可能大的视场（360度天空），不得有障碍物遮挡， 如果配有避雷器，将避雷器连接在机器和天线中间。

2、 所有的天线都是标配，不得随意截断或随意叠加链接，否则无法保证收到星。

3、             所有的天线在收到货物后先测试下收星效果，这样比架设好线缆再测收星效果省去许多麻烦。

当收不到星时将天线多换几个地方试试效果，以排除是天线的问题还是收星地域问题。

使用方法如下：

用串口线缆把对时卡的串口与计算机的COM 口连接起来，计算机安装运行我公司提供的“串口对时软件”，即可校准计算机本地时间。

PCI授时板卡可用于电脑或者工控机， PCI插口即可，采用PCI供电，获取GPS（北斗）时间信息，通过串口协议输出时间信息，从而达到时间的同步。

客户使用常见问题和解决办法汇总

1、客户电脑/工控机没有串口时怎么校时？

答：当电脑/工控机没有串口时，可选用串口转USB模块对时，串口线从  CPCI板卡接出来后接上串口转USB模块，usb接口接在电脑/工控机的usb接口上便可对时。

2、怎么辨别   CPCI板卡收到星及输出的时间是有效的？

答：当接好天线后，一切链接完整后，打开串口授时软件，即可看见串口时间，及电脑的本地时间，当收到星后串口时间应是实时时间，如果没收到星串口时间显示的是CPCI开机的原始时间。

3、对时的周期可调吗？

答：目前有四种可选，1、自动校准，2、每时，3、每分，4、每秒。

4、如果将板卡插在主板上，灯不亮怎么处理

金手指部分就是和主板内存插槽接触的地方，内存中的这一个地方是排列整齐的一排接触点，这个部分一般都是镀金处理的，如果这个部分出现污染或金膜脱落产生氧化时，我们都需要清理一下这个金手指部分即可。

注：PCI插槽只是起供电作用，不进行数据传输。

正在使用单位：

陕西风雷仪表有限公司（618厂）

中国船舶重工集团公司第七一七研究所

中国地震局地震研究所

中国电信集团系统集成有限责任公司海南分公司

等等都对这款gps同步时钟卡作出相当不错的评价。
