频率计/计数器检定方案-西安佰骏电子科技有限公司

SYN3204型GPS驯服铷原子频率标准内装美国原装进口的铷振荡器，其MTBF（**无故障工作时间）可达20万小时，该频标设备将铷振荡器、低噪声高稳OCXO与GPS高精度授时、测频及时间同步技术有机的结合在一起，使铷振荡器输出频率自动溯源同步到GPS卫星上，提高信号的长期稳定性和准确度。铷钟驯服后的高稳晶振可提高短稳，用以测量被测仪器的短期稳定度。

SYN3204型GPS驯服铷原子频率标准实物图如下：

SYN5610型标准时间间隔发生器是一款专用的精密脉冲信号和时间间隔发生器，本产品采用直接数字合成技术，选择高精度恒温晶振作为内部时钟基准，对脉冲信号进行计数触发或单次触发输出，具有多个输出通道和外触发输入通道、外频标输入通道，多种脉冲信号输出，使用7寸大液晶触摸屏，全数字控制，实现高精度脉冲发生测试。

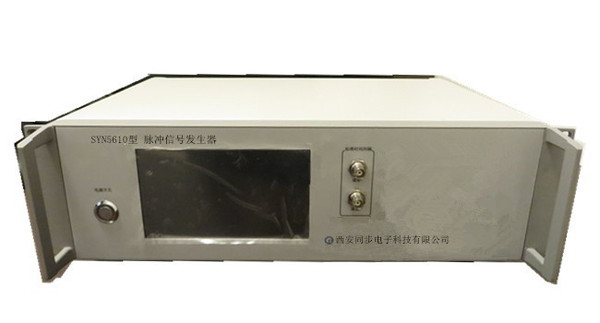

SYN5610型脉冲信号发生器实物图如下：

SYN5609型频稳测试仪是一款频率标准信号时域测量比对仪器，采用差拍法原理实现阿伦方差的测量，对输入的频率标准信号的频率准确度、短期稳定度等进行测试。通过数据处理和计算，可得到频率日波动、开机特性和频率漂移率等参数，其测量算法和数据处理完全符合国家检定规程对有关频标特性测试的规定。

SYN5609型频稳测试仪实物图如下：

2．系统配置灵活

系统中GPS驯服铷原子频率标准、标准时间间隔发生器、频稳测试仪等灵活搭配。使单位购买仪器的价值得到充分利用，不至于造成浪费。

3．测试精度高

三级计量单位一般以铷原子频率标准为单位的**标准。我们知道全世界**频率标准是以HP5071A为代表的铯原子频率标准，其主要技术指标为短期稳定度：≤1.5E-11/1s，≤5E-12/10s，准确度为≤1E-12。SYN3204型GPS驯服铷原子频率标准当GPS天线按照要求架设后输出频率的准确度可以达到≤1E-12。铷原子频率标准驯服后的高稳晶振频率标准的短期稳定度：≤5E-12/1s 。

三、 部分检规

1、外观及工作正常性检查

目测被检频率计外观，触摸各开关及输入插座；正确通电并按说明书操作。

2、频率测量范围、输入灵敏度及测量误差的检定

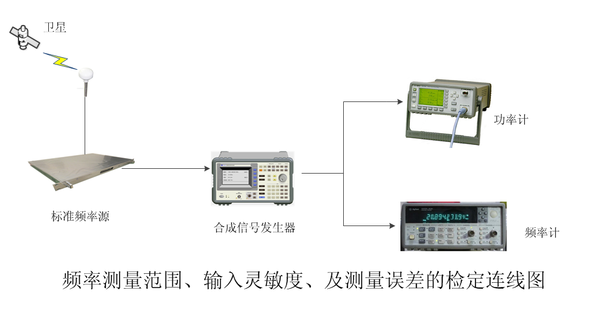

如下图连接所示：

应注意合成信号发生器输出阻抗与被检频率计输入阻抗相匹配。若输入端带有衰减器，则将衰减量调到*小位置。输入信号频率超过1Ghz时，要求合成信号发生器输出电平误差小于0.5db，连接线插入损耗小于0.5db，否则采用功率计测量输出电平。被检频率计选择频率测量功能，闸门时间选取1s。

3、时间间隔测量范围及测量误差

从测量的*小值开始，之后原则上按每10倍程一个测量点，直到测量的**值。若频率计量程是分档的，则*低档按上法选取，其他档只选取该档的**值。

脉冲宽度测量如下图所示连接

正/负脉冲宽度测量：时间间隔发生器输出单个或连续正/负脉冲信号，同时加到被检频率计具有时间间隔测量功能的两个输入端，一个输入端触发斜率置于正/负，另一个输入端触发斜率为负/正；对于有单通道脉宽测量功能的计数器，则正/负脉冲信号加至该通道后，选择正/负脉宽测量功能，通常触发电平设置在**输入电平的中间值上，并根据实际情况适当调整。

4、检定结果的处理

按照标准检规要求检定合格的频率计，出具检定证书，检定不合格的，出具检定结果通知书，并注明不合格项目。

5、检定周期

频率计检定周期一般不超过一年

（摘自JJG中华人民共和国国家计量检定规程-通用计数器检定规程）

四、 产品售后

　　西安佰骏电子科技有限公司对所提供的产品进行品质保证，并提供完善的技术支持和售后服务，非人为造成产品故障损坏的，我司提供壹拾贰（12）个月免费保质期。质量保证期自设备交货验收之日起。在产品质量保证期内，出现因产品自身质量造成的故障情况，采取整机返修、寄送配件、提供备用产品等方式，提供全面免费保修服务

五、 正在使用单位

陕西风雷仪表有限公司（618厂）

中国船舶重工集团公司第七一七研究所

中国人民解放军第二炮兵工程学院

中航工业洛阳电光设备研究所(613所)

中航工业

山东航天电子技术研究所（513所）

中国地震局地震研究所

中国工程物理研究院应用电子学研究所

中国科学院上海应用物理研究所

中国气象科学研究院

北京航天控制仪器研究所（13所）

中国电子科学研究院

中国科学院国家天文台

南京天文光学技术研究所

湖北省地震局
