我公司生产的多通道数字式时间间隔测量在成都某电力公司成功运行

随着目前电力系统统一时钟的推广应用，以及行业标准对时间同步系统提出的各项新技术要求，验证一个时间同步系统的输出信号以及被对时设备的同步情况是否符合设计指标成为一个不可忽视的问题。同时在PTN网络工程开局时，为了精确地测量路径的不对称，需要精确的仪表进行测量，在3G网络的运行过程中，为了随时掌握基站之间的同步状况，需要精确的仪表进行测量。

多通道数字式时间间隔测量作为专门的时间间隔测量仪器，在通信、导航、测控众多领域都有着重大作用.在传统的时间间隔测量设备中采用的是脉冲填充，通过电子计数的方法测时间间隔，这样的仪器设备原理简单但其分辨率主要取决于主时钟的频率。要获得高分辨率则主频时钟频率要求相当高.因此单纯依靠这种方法无法满足高分辨率的要求。

近些年来国内外研究了许多新的测量方法，例如模拟内插法.基于模拟内插方法设计的仪器设备理论测量精度高，但是模拟的方法带来较大的非线性误差，实现起来有很多局限性，且对硬件电路有很高的要求，从而仪器设计的成本也增加了。

多通道数字式时间间隔测量是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度时间间隔测量仪，本产品是根据《时间间隔测量仪》检定规程及《透射式烟度计检定规程》的要求制作的一款多功能，高可靠性，专用的精密时差测量仪器。采用高稳定度恒温晶振作为时间基准，使用7寸大液晶触摸屏，采用大规模集成电路FPGA技术，全数字控制，实现高精度时间间隔测试，整机具有高稳定度、高准确度的优点，功能完善，操作方便，抗干扰能力强。广泛地应用于各种科学试验中，其中包括爆轰与粒子判别等科学试验中爆速、弹速、冲击波速度、自由面速度、飞片速度等爆轰参数测量，是爆轰物理、冲击波物理、常规武器研究、天文实验、激光测距、定位定时、航天遥测遥控等很多领域不可缺少的仪器。

本套设备的功能及特点如下：

1)  内外频标相互切换；

2)  液晶显示面板，简洁、直观。

3)  2通道同时测试；

4)  大触摸屏进行实时显示；

5)  稳定性好，性能可靠；

6)  单通道和双通道同时测量功能；

7)  通过串口直接输出比对结果给计算机。

8)  高度集成，精度高；

此套设备的部分参数如下：

使用方法

a)  根据装箱单检查仪器及附件是否齐备完好，如果发现包装箱严重破损，可与厂家联系，直至仪器通过性能测试。

b)  将仪器从包装箱中取出，平放于操作台或机柜。

c)  将本机的接地柱与电源系统大地紧密连接。

d)  将电源线与本机电源输入紧密连接，打开本机的电源开关，用万用表测量电源插头火线与零线之间的静态电阻，不短路和断路即为正常。再用万用表测量电源插头的火线与地线之间、零线与地线之间的静态电阻，断路状态即为正常。

e)  将电源插头插入交流220V 带有接地线的电源插座中，使电源线紧密连在电源插座上；

f)  打开电源开关，观察前面板触摸屏显示是否正常。如果机器工作正常，仪器进行初始化，先显示仪器欢迎画面3s左右，然后进入单通道测试界面（默认界面）；

g)  本机在开机30分钟后，恒温晶振进入规定的较高准确度，才可以进行正常的测试。

维护与维修（定期维护、检修、故障分析与排除方法）

1)定期维护及检修内容定期维护及检修内容

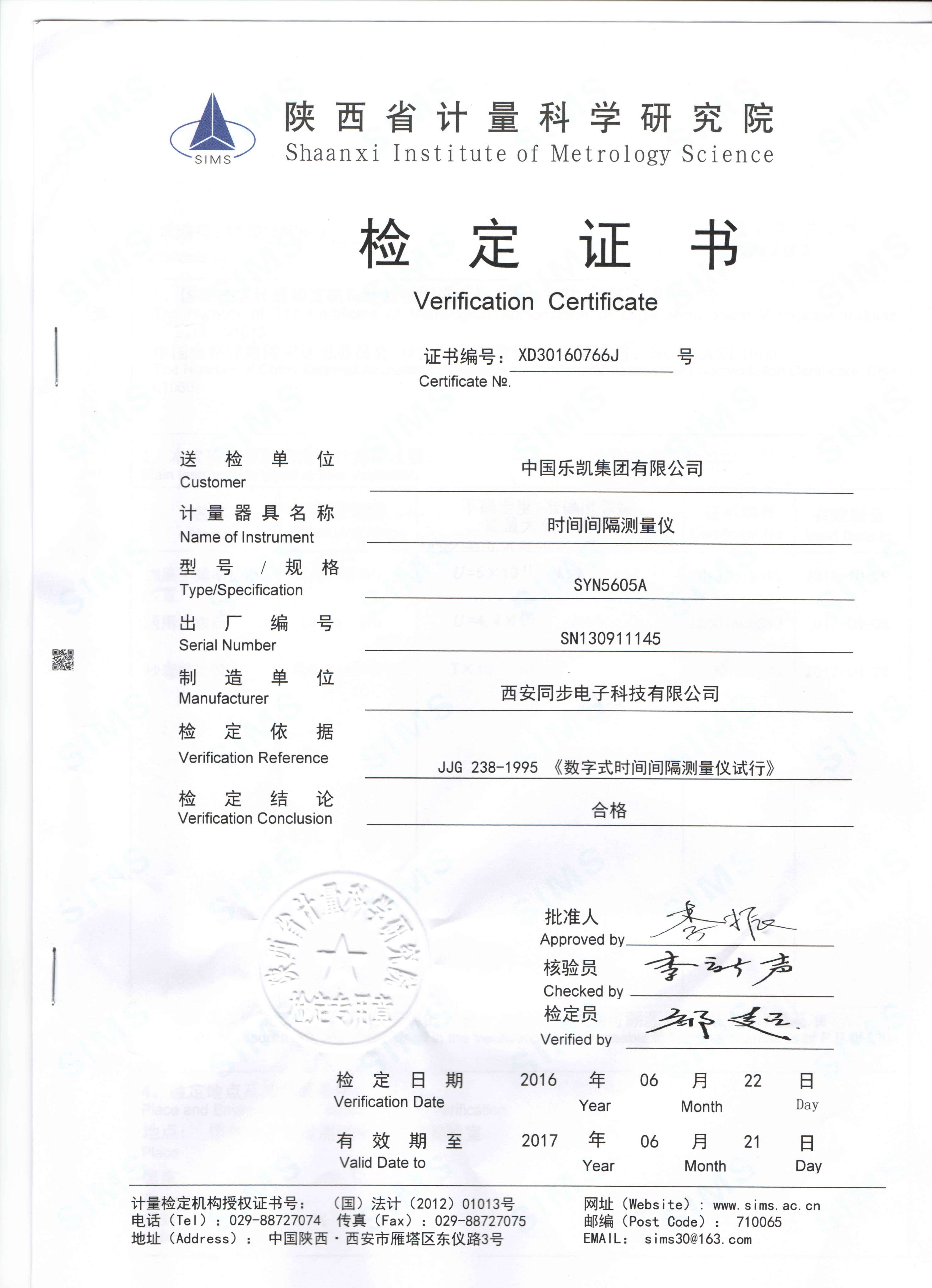

SYN5605A型多通道数字式时间间隔测量的检定周期一般不超过１年。检定内容包括仪器自检的检验和时间间隔测量误差的检验。 如检验不合格，则需要对仪器硬件进行检修。

2)常见故障及其处理方法

• 不能开机

处理方法：检查电源线或电源开关是否损坏，否则送生产单位检修。

• 仪器自检不正常

处理方法：送生产单位检修。

• 仪器不触发

处理方法：检查起始通道的连接器是否接插良好或送生产单位检修。

• 某通道数据不正常

处理方法：检查该通道的连接器是否接插良好或送生产单位检修。

时间间隔测量仪测量时，将被测间隔分为两部分：大于一个时基的部分，采用普通数字式时间间隔测量仪的原理，即累计时基脉冲的个数；小于一个时基的部分，用模拟内插法、数字游标法或模/数（A/D）变换法进行。

　　多通道数字式时间间隔测量具有十分重要的意义，被广泛应用于各计量校准部门及科研院所、透射式烟度计响应时间的检定、电力、通信、雷达、卫星及导航定位等领域。
