cpci授时卡
产品详情
cpci授时卡
分享到:

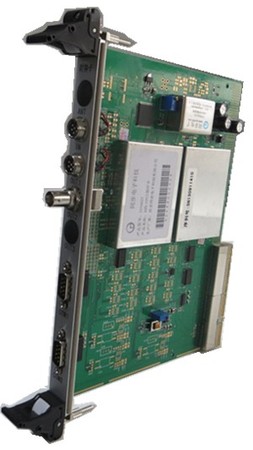

cpci授时卡
型号: 4621
品牌: 佰骏
特色: 串口校时
尺寸: 标准CPCI 6U板卡
电源: 5V
功耗: 小于4W
工作温度: 0℃~+50℃
存储温度: -30℃~+70℃
颜色: 绿基板
材质: FR-4
价格:
0.00
产品详情

cpci授时卡,cpci对时装置在电气,逻辑和软件方面与PCI标准完全兼容,因此可采用与PCI相同的设计方法来实现CPCI总线接口。

cpci授时卡,cpci对时装置是一款CPCI授时型板卡,接收GPS卫星信号,从GPS地球同步卫星上获取标准时钟信号信息,将这些信息通过串口对计算机进行授时,同时产生1PPS(秒信号)同步脉冲信号,是一款实现时间同步的实用时钟设备。

cpci授时卡功能

a)  接收GPS卫星信号,输出精确的北京时间时、分、秒及年、月、日等;

b)  输出秒脉冲(PPS)时标同步脉冲信号。

c)  输出串口时间信息。

cpci授时卡

cpci授时卡特点

a)  高精密,全自动,无人值守,免维护;

b)  安装简便:该产品可直接插入计算机(或工控机)的PCI扩展槽。

技术指标

输入信号

GPS接收机

频点

L1

定时精度

优于30ns

跟踪灵敏度

-160dBm

GPS天线

数量

1套

形状

蘑菇头

线长

30米

物理接口

BNC

支架

蘑菇头安装支架

10MHz(选件)

波形

正弦

物理接口

航插

幅度

≥5dBm

IRIG-B(DC) (选件)

物理接口

航插

电平

RS422/485/TTL

标准

国军标或者美标

IRIG-B(AC)(选件)

物理接口

航插

电平

600欧姆平衡/非平衡

标准

国军标或者美标

输出信号

RS232C串口

路数

1路

电平

RS232C

串口内容

年月日时分秒

物理接口

DB9针形接头

IRIG-B(DC)(选件)

路数

1路(可扩展多路)

输出电平

RS422/485/TTL

同步误差

≤200ns

标准

国军标或者美标

物理接口

航插或者DB9

IRIG-B(AC)(选件)

路数

1路(可扩展多路)

输出电平

600欧姆平衡/非平衡

同步误差

≤10us

标准

国军标或者美标

1PPS脉冲信号

路数

1路

电平

TTL

同步误差

≤30ns

物理接口

BNC

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

CPCI卡槽5v供电,功耗小于4W

机箱尺寸

标准CPCI 6U板卡(233.35mm X 160mm)(可选3U板卡)

选件

GPS北斗双模接收机,恒温晶振OCXO,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

典型应用

1)  计算机网络、计算机应用系统、流程控制管理系统;

2)  广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域。;

3)  电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。

cpci授时卡,cpci对时装置采用计算机的CPCI总线接口,具备即插即用功能,给计算机、工控机及其相关系统提供统一时间,并将时间与UTC时间同步。
