北斗授时模块
产品详情
北斗授时模块
分享到:

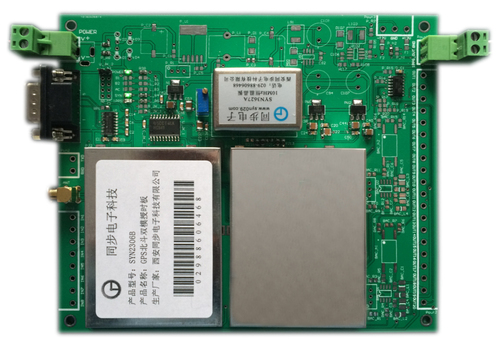

北斗授时模块
型号: 2306b
品牌: 佰骏
尺寸: 60x135mm
电源: 5V
功耗: 小于2W
工作温度: -30℃~+70℃
存储温度: -30℃~+70℃
颜色: 绿基板
价格:
0.00
产品详情

  卫星导航系统是重要的空间信息基础设施。中国高度重视卫星导航系统的建设,一直在努力探索和发展拥有自主知识产权的卫星导航系统。该系统已成功应用于测绘、电信、水利、渔业、交通运输、森林防火、减灾救灾和公共安全等诸多领域,产生显著的经济效益和社会效益。

北斗接收机国际通用数据标准的制修订是北斗全球应用和产业发展的基础性工作之一,与卫星导航接收机密切相关的RTCM差分系列标准、RINEX接收机交换数据格式、NMEA接收机导航定位数据接口等通用数据标准几乎是世界上所有卫星导航接收机都必须遵守的通用标准。然而,全球有多个全球卫星导航系统(GNSS)接收设备技术标准制定组织,参与其中的中国企业和机构却寥寥无几。

北斗授时模块,北斗卫星授时是由一款双模授时板卡,接收北斗或者GPS北斗混合授时卫星信号,内装高精度恒温晶振,使用GPS北斗定时信号对本机进行时间同步,产生串口时间定位信息信号和1PPS(秒信号)同步脉冲信号,在卫星无效时,板卡采用恒温晶振进行守时,是建立时间尺度、实现时间统一同步的实用授时板卡。

 关键词:北斗授时模块,北斗卫星授时,北斗授时器,北斗卫星授时模块


产品特点

a)   易于集成;

b)   高可靠性;

c)   具有出色的导航 、定位 、授时功能。

典型应用

1)   海洋渔业、气象探测、单兵手持终端;

2)   车辆、轮船和飞机等移动设备的定位和导航;

3)   国家电力、通信、广播电视、宽域或局域网络等的时间同步应用场合。

北斗授时模块

技术指标

输入信号

多模接收机

卫星

GPS、北斗

定时精度

≤30ns

跟踪灵敏度

-160dBm

工作方式

GPS单独定位及授时

BD单独定位及授时

GPS+BD组合定位及授时

双模天线

数量

1套

形状

蘑菇头

线长

30米

物理接口

SMA

支架

蘑菇头安装支架

输出信号

1PPS脉冲信号

路数

1路

有效沿

上升沿(可选下降沿)

电平

TTL

同步误差

≤30ns

物理接口

凤凰端子

RS232C串口

路数

1路

波特率(可设置)

4800/9600/19200/38400/57600/115200

电平

RS232C

通讯方式

一直发送(可选问答模式)

物理接口

DB9

恒温晶振

准确度

≤1E-7

环境特性

工作温度

-30℃~+70℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

供电+5v,±5%,功率小于2W

机箱尺寸

160x135mm(安装尺寸150x125mm)

选件

避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

产品功能

1)   单芯片支持BD2/GPS功能,无需外接CPU即可直接输出NMEA数据;

2)   支持单系统独立定位和多系统联合定位

3)   使用GPS/BD二合一单路输出天线。

北斗授时模块,北斗卫星授时共用底层平台上实现无源定位和授时功能,对同时需要导航定位和授时的用户提供了很好的选择,初始化时无需要输入高程,即可输出高精度时钟信号的OEM板(先定位后授时型),授时精度高,可以北斗和GPS相互切换;
