数显面板表
分享到:
数显面板表
型号: 591-C
品牌: 佰骏
特色: 测量时间
尺寸: 96*48*82
电源: 5V
功耗: 小于4W
工作温度: 0℃~+70℃
存储温度: -30℃~+70℃
颜色: 绿基板
材质: FR-4
价格:
0.00
产品详情

  SYN591-C型 时间间隔表

   数显面板表在工业等强干扰环境下稳定可靠运行,具有测量准确、速度快、读数方便,性能稳定、显示清晰,工艺精良等特点。广泛用于能源、机械化工、轻工,各种仪器仪表,控制设备等,是各类指针表更新换代的最佳产品。

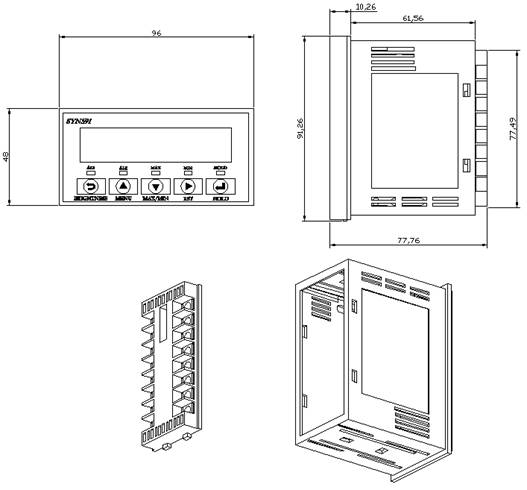

数显面板表尺寸概括图如下:

数显面板表

数显面板表功能

1)   6种测量功能,支持各种脉冲测量应用;

2)   可配接无电压触点、光电开关、接近开关、旋转编码器等各种传感器;

3)   计数值、最大值、最小值断电记忆功能,记忆/不记忆可设置;

4)   测量值显示更新周期可设置、显示器亮度可一键调整,方便观看;

5)   2 组报警输出,报警类型、动作回差、开启延时、关闭延时可设置,可设置声音报警;

6)   可设置测量接口的输入范围或滤波系数,用于滤除不同信号的接口抖动;

7)   光电隔离模拟信号变送输出功能,电流输出(4-20mADC,0-20mADC,0-10mADC);

8)   光电隔离模拟信号变送输出功能,电压输出(0-10VDC,0-5VDC,1-5VDC);

9)   光电隔离通讯接口RS-485/RS-232C,波特率范围2400~38400bps,Modbus RTU通讯协议;

数显面板表应用

1)   仪器仪表、医疗设施、工控设备产品开发,石油、化工、环保、采矿系统控制点监测;

2)   工业设备运行测量、监视和远程控制,PLC、DCS系统运行数据的获取与显示。

数显面板表指标

基本功能

功能

序号

说明

时间间隔测量

F01

通过速度

F02

传送周期

F03

时间差

F04

时间段

F05

测量长度

F06

时间间隔

输入信号

路数

IN-1, IN-2, RST, HOLD

输入类型

无电压触点, 电压脉冲, 集电极开路

输入电压

高电平,4~30VDC低电平0~1VDC

外部复位信号宽度

≤20ms

测量范围或
信号输入范围

F01/F02/F03/F04

10ms~9999s

F05/F06

0.01Hz~50kHz

准确度

F01/F02/F03/F04

±0.05%rdg ±1digit

传感器供电

5VDC±5%,130mA; 12VDC±5%,60mA; 24VDC±5%,30mA

报警输出

继电器输出

3A 250VAC/30VDC (阻性负载)

晶体管输出

100mA/35VDC

变送输出

电流变送输出

4-20mADC(0-20mADC, 0-10mADC)  最大负载电阻600Ω

电压变送输出

0-10VDC(0-5VDC, 1-5VDC)  最小负载电阻2kΩ

变送输出精度

±0.3%FS(4-20mADC, 0-10VDC)

通讯规格

通讯接口

RS-485 (2线)最大通讯距离500m,每个主机最多直接连接63台仪表RS-232C (3线), 最大通讯距离15m

波特率

2400bps, 4800bps, 9600bps, 19200bps, 38400bps

环境特性

工作温度

-20℃~+70℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

0:高电压版本     允许范围 AC:85V-264V 50/60Hz

DC:120v~365V

1:低电压版本    允许范围 AC:12~28V   50/60Hz

DC:15-38V

外观尺寸

标准尺寸96mm(宽)x48mm(高)x82mm(深)

开孔尺寸92mm(宽)x45mm(高)

显示器

6位LED,红色,字高14.2mm

显示范围: -199999 ~ 999999,小数点位置任意设置

选件

根据客户要求定做类似产品。

数显面板表特点

低成本模块化设计,方便仪器仪表嵌入安装;

a)   高度集成,精度高,稳定性好,性能可靠;

b)   LED显示面板,简洁、直观;

c)   一键设置LED显示亮度,方便在任何环境下观看;

d)   蜂鸣器实时告知设备状态,方便用户使用。
